Con questo tutorial vedremo come realizzare un cavo per connettersi tramite una porta seriale di un computer alla porta console di molti apparati Cisco.

Nota: il tutorial è stato scritto dopo aver effettivamente testato il cavo realizzato, ma si declina ogni responsabilità per eventuali danni.

Qui troverete la documentazione ufficiale Cisco

L’esigenza di realizzare il cavo è nata dalla necessità di programmare uno switch Cisco Catalyst WS-C2960-24TT-L. Non avendo il cavo console Cisco, ma avendo il materiale per realizzarlo in laboratorio, abbiamo deciso di farlo in autonomia.

Per realizzare il cavo console Cisco occorrono pochi materiali: un cavo di rete (per far prima ne abbiamo preso uno già crimpato), un connettore 9 poli femmina e l’involucro protettivo per il connettore a 9 poli.

Si parte individuando la tipologia di connessione del cavo di rete, infatti si possono trovare due standard di crimpaggio: T568A e T568B. La differenza fra i due è la posizione di 4 degli 8 fili, come potete vedere nella seguente immagine.

Nel nostro caso il cavo di rete era attestato con lo standard T568B.

Lo schema delle connessioni del cavo console Cisco è il seguente:

Di seguito lo schema delle connessioni in base ai colori del cavo di rete:


Il pinout del connettore DP-9 femmina:

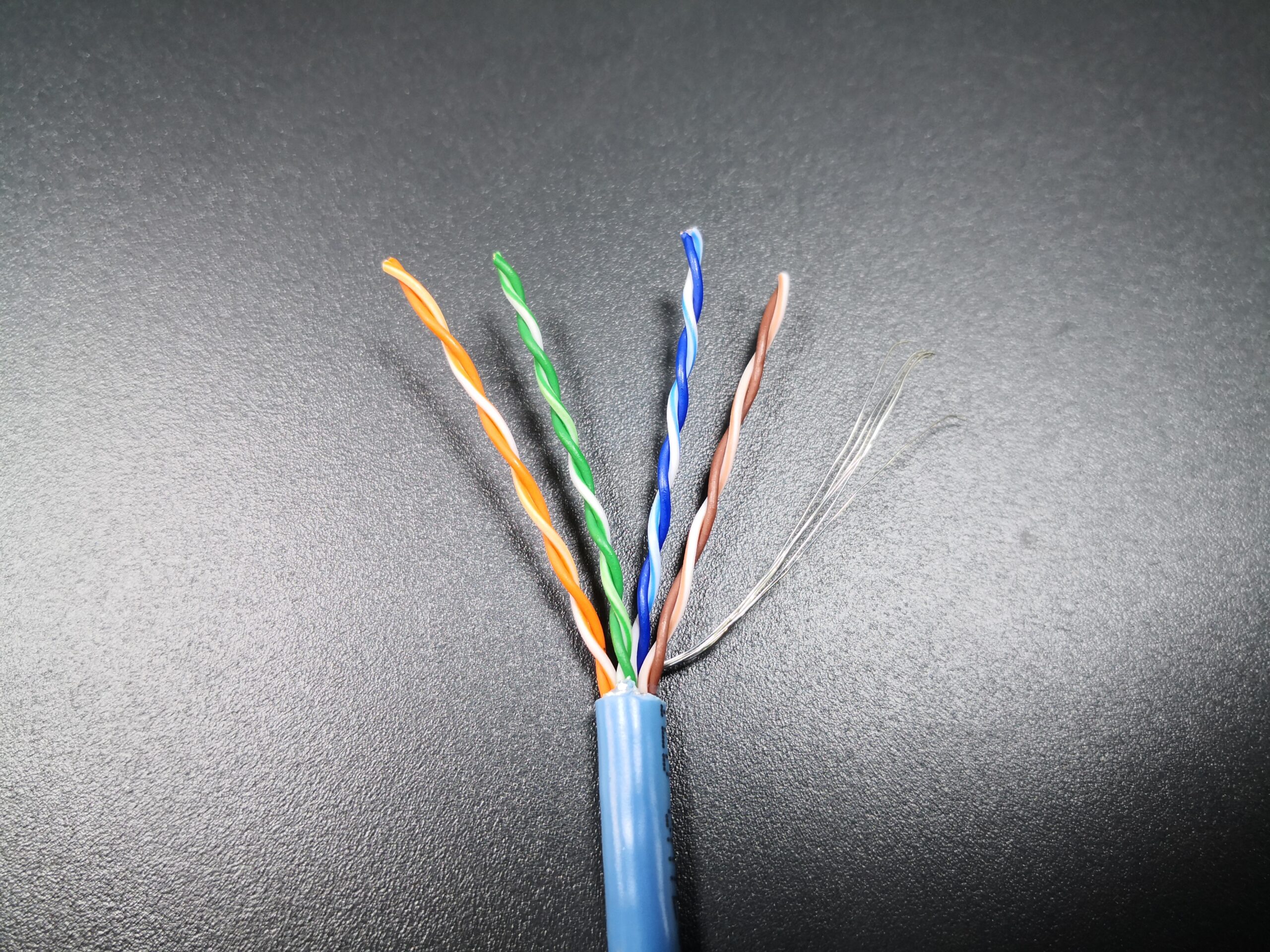

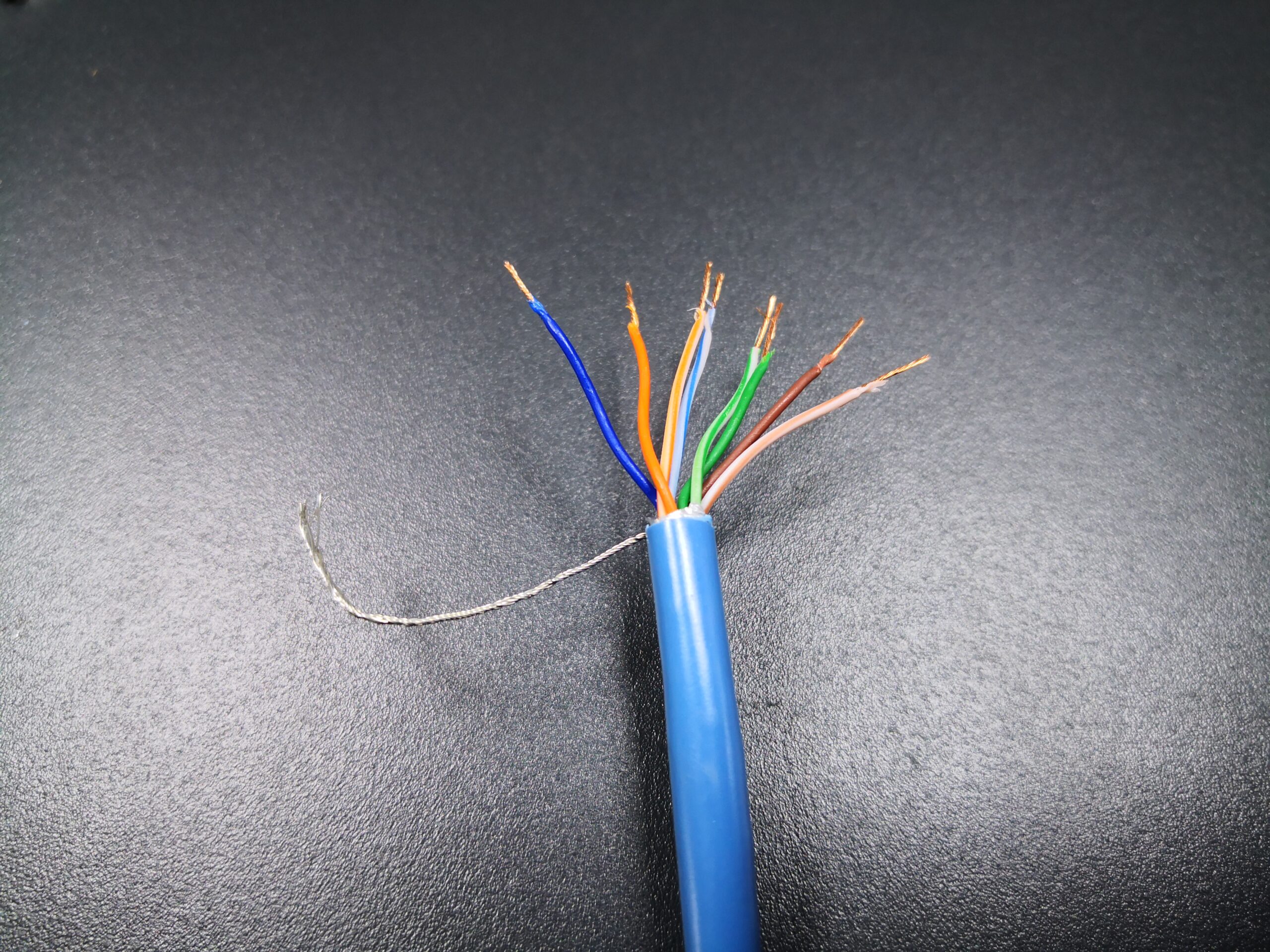

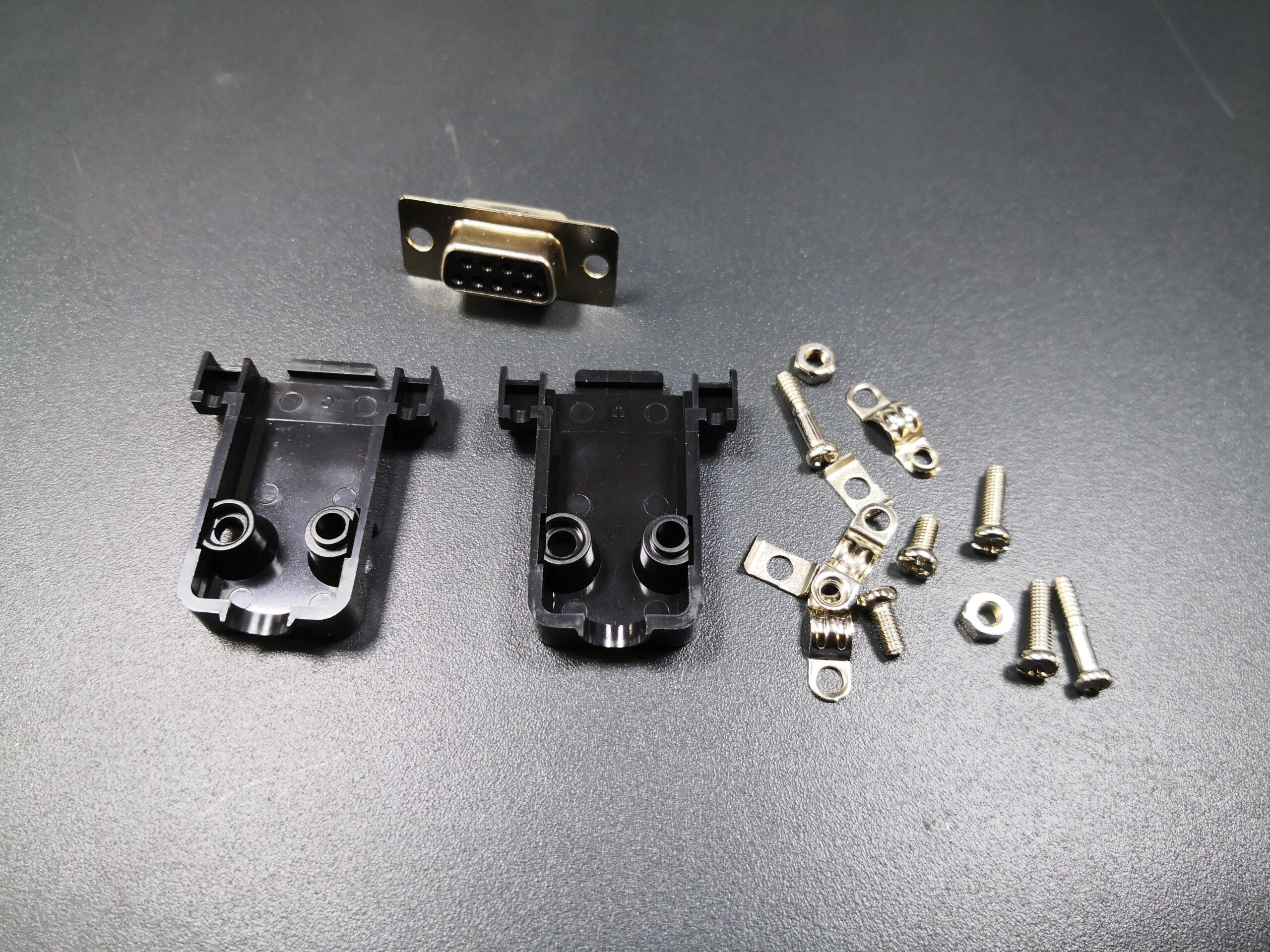

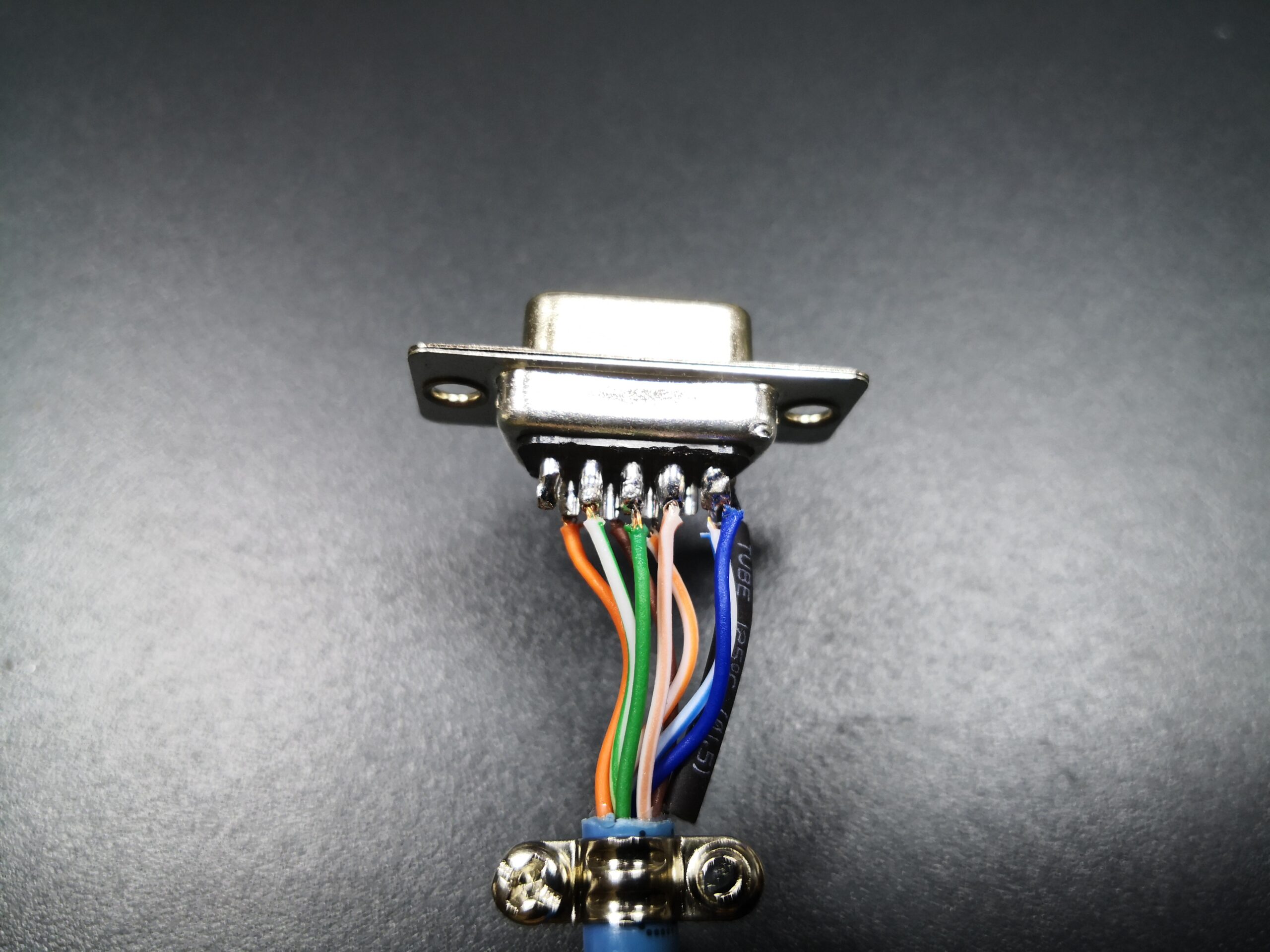

Qeste sono le foto delle fasi di montaggio:

Ed infine il cavo ultimato….
