Alimentatore USB per WIIMOTE
Quando si utilizza il Wiimote per realizzare la propria LIM saremo costretti a lasciandolo acceso per svariate ore. Questo comporterà un rapido esaurimento delle batterie introducendo costi di acquisto e smaltimento delle stesse. Nasce quindi l’esigenza di doverlo alimentare in modo diverso da quello delle comuni batterie.
Potremmo ovviare utilizzando delle batterie ricaricabili, ma se abbiamo posizionato il Wiimote in un punto fisso, magari sul soffitto, dovremmo comunque smontarlo per sostituirle.
In aiuto viene il Pacco Batterie Ricaricabili direttamente dalla porta USB.
Infatti su questo è presente un piccolo connettore che ci permette di ricaricarlo anche senza rimuoverlo da Wiimote. Se però lo alimentare costantemente corriamo il rischio di danneggiare gli accumulatori interni, magari provocando anche la fuoriuscita degli acidi in essi contenuti, con possibili danni al Wiimote o alle persone.
Con questa guida vedremo come modificare il suddetto Pacco Batterie, rimuovendone i suoi accumulatori e variando il circuito interno in modo tale da poterlo alimentare costantemente tramite USB. Inoltre così facendo avremo anche la possibilità di spegnere il Wiimote automaticamente allo spegnimento del PC dal quale preleveremo l’alimentazione via USB.
Note prima di continuare:
La presente guida è a scopo didattico e www.altratecnologia.com o chi ha redatto la guida non si assume la responsabilità per danni a cose o persone derivanti dalle modifiche di seguito proposte. Chi decide di eseguire le seguenti modifiche lo fa a proprio rischio.
Come si vede all’interno del Pacco Batterie non c’è un circuito di controllo attivo della carica delle batterie, infatti sono caricate attraverso un diodo posto in serie ad una resistenza.
Ci sono due modi per modificare il Pacco Batterie:
Il primo è il più semplice ed è ripreso dalla guida redatta da AVI Lug.
Viene proposto di togliere le batterie ed inserire 3 diodi 1N4007 (uno dei quali è recuperabile dal circuito originale). Dato che ogni diodo 1N4007 fa cadere circa 0,7 Volt i tre diodi in serie permettono una caduta di circa 2,1 Volt.
Quindi se alimentiamo il circuito in questa configurazione con i 5 volt che fornisce la porta USB avremo alla fine della serie dei diodi circa 2,9 Volt.
Questa è una soluzione pratica ed economica, ma dato che è una soluzione passiva (infatti la caduta dei diodi è di circa 2,1 Volt l’avremo indipendentemente dalla tensione di lavoro), se per qualche motivo, vuoi la lunghezza / qualità del cavo USB, o vuoi per le tolleranze dello standard USB che prevede una variazione della tensione in uscita dal connettore che oscilla dai 4,7 ai 5,2 Volt, si potrebbe correre il rischio che il Wiimote non venga correttamente alimentato (sottoalimentandolo e rendendolo instabile o, sovralimentandolo rischiando di danneggiarlo).
Un’altra soluzione è quella di inserire al posto delle batterie un piccolo stabilizzatore di tensione.
Seguendo anche questa guida ho realizzato un piccolo circuito, molto semplice, composto da due condensatori elettrolitici da 10 e da 100 microfarad e un regolatore di tensione SMD LM1117DT285, ma di facile saldatura.
Con questa soluzione avremo in uscita 2,85 Volt costanti, indipendentemente dalle variazioni del voltaggio in ingresso che potrà oscillare dai circa 4,0 Volt ad oltre i 5,2 Volt dello standard USB.
NOTE: Se si ha la necessità di utilizzare in ingresso voltaggi superiori allo standard USB questa modifica è sconsigliata in quanto la differenza tra Vin e Vout viene dissipata in calore e si rischia di danneggiare lo stabilizzatore che è in packaging SMD e privo di alette di raffreddamento.
Ora passiamo alla pratica:
Lo schema da seguire è il seguente:
NOTA: Fare attenzione alla disposizione dei piedini che è diversa da quella dei comuni stabilizzatori della famiglia 78xx. Inoltre il piedino 2 (V out) è internamente connesso con l’aletta, quindi si possono usare entrambi indistintamente.
Il circuito è stato realizzato su una basetta mille-fori a singola faccia.

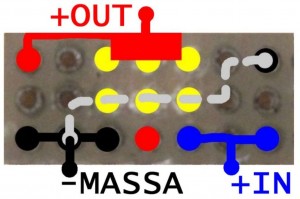

Le piazzole colorate di giallo devono essere rimosse (scaldandole con il saldatore e rimuovendole con un taglierino).
Il montaggio dei componenti è tutto superficiale sul lato delle piazzole, eccetto che per la linea grigia tratteggiata che si realizza con il filo del piedino negativo di C1 facendolo passare sotto la scheda (lato senza piazzole), per poi spuntare dalla piazzola.

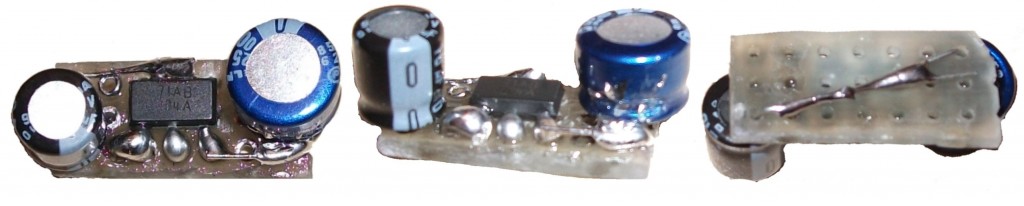

A montaggio ultimato avremo una scheda simile a questa:
Dopo aver collegato anche i vari fili e terminali il risultato sarà invece questo:
Ora si reinserisce il nuovo circuito all’interno del contenitore e si fermano le due placche con della colla a caldo:
Indipendentemente dalla configurazione circuitale scelta potremo dotare il nostro Pacco Batterie anche di un supporto per treppiedi delle macchine fotografiche.
In rete si possono trovare queste viti che hanno un passo da 1/4” whitworth (standard presente nella fotografia). L’unica difficoltà sta nel reperire il dato di questa misura. Se non lo trovate potete sempre usare le paste bi-componente che una volta catalizzate diventano come ferro.
Prendiamo il coperchietto del Pacco Batterie. Prima di effettuare il foro per far passare il perno filettato occorrerà rimuovere un pezzetto di aletta di plastica. Consiglio di rimuoverne solo il minimo indispensabile perché così ci aiuterà a non far ruotare il dado.
Consiglio inoltre di utilizzare anche una rondella di quelle dentellate che ci aiuterà a non far svitare il dado.
Prima di richiudere il tutto controlliamo che il dado non vada a toccare qualche filo o qualche componente del circuito e mettiamo una striscia di nastro isolante sul dado che, oltre ad isolarlo dal circuito, lo terrà fermo nel caso si sviti dal perno.
Una volta richiuso il tutto il risultato sarà questo.
______________________________________________
Prima di inserire il Pacco Batterie nel Wiimote si può prendere un pezzetto di gomma o un pallino di carta e posizionarlo sul pulsantino rosso di Sync in modo che venga costantemente tenuto premuto. Questo ci permetterà di mettere il wiimote in modalità sync ogni volta che verrà alimentato, così se lo avrete collegato alla porta USB del PC non dovrete far altro che far avviare automaticamente il software per la connessione bluetooth e si collegherà in automatico.
______________________________________________
AGGIORNAMENTO: Invece di utilizzare un pezzetto di scheda millefori per realizzare il circuito con il regolatore di tensione si può utilizzare il seguente circuito disegnato con FidoCADJ.
Il sorgente del suddetto Circuito Stampato per FidoCADJ è prelevabile da qui.
Per ridurre al minimo le dimensioni del C.S. si dovrà effettuare il montaggio sulle due facce, nel lato rame dovrà essere montato il regolatore mentre sull’altro lato i due condensatori.
Il risultato sarà il seguente:
Ed infine una volta effettuati anche gli altri collegamenti il risultato sara:
Non resterà che reinserire il tutto nel Pacco Batterie.
Se si vuole risparmiare sull’acquisto del Pacco Batterie da smontare e modificare si può inserire il circuito sopra descritto deltro il vano batterie del Wiimote saldando i fili direttamente sui terminali del portabatteria. Basterà semplicemente effettuare un foro sul coperchietto delle batterie e farci passare un cavo USB.
Dato che nel vano batterie c’è un po’ più di spazio ho ridisegnato lo stesso C.S. tenendo conto dei maggior spazi ed il risultato è il seguente:
Il sorgente del suddetto Circuito Stampato per FidoCADJ è prelevabile da qui.

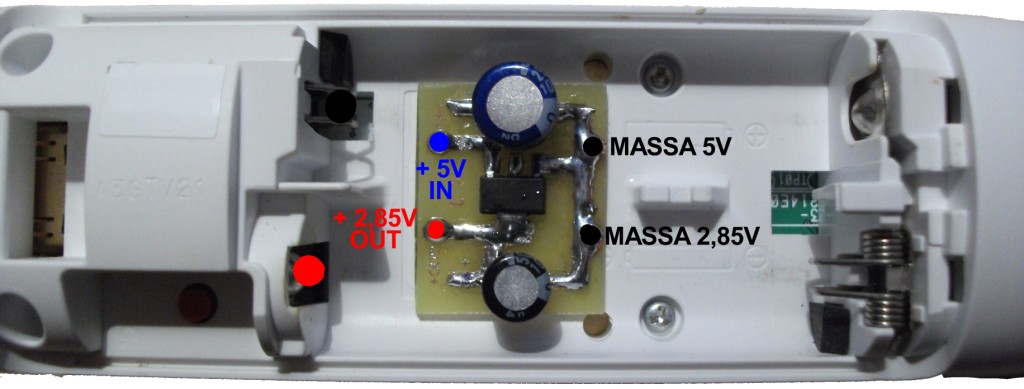

Il montaggio dei componenti andrà effettuato tutto sul lato rame, non sarà necessario quindi effettuare fori sulla scheda. Questo una volta assemblata e posizionata nel Wiimote sarà così:
Bisogna fare attenzione su quali terminali del Wiimote saldiamo i fili dell’alimentatore poiché due di questi sono cortocircuitati insieme (per permettere di connettere in serie le due batterie). Inoltre consiglio di fare un nodo al cavo usb dopo averlo fatto passare nel coperchietto in modo che se qualcono tira inavvertitamente il cavo non strappi i fili dal Circuito Stampato.
